Для размещения элементов конструкций можно воспользоваться такими параметрическими элементами, как лестницы и площадки. Также можно использовать элементы конструкций, выполненные в программах Autodesk Revit Structure и AutoCAD Structural Detailing, посредством подключения их к модели в качестве внешних ссылок.
Элементы конструкций
AutoCAD Plant 3D оптимизирует процесс проектирования — от задания миникаталогов до создания трехмерной модели. Так, например, можно прокладывать трубопроводную трассу в полуавтоматическом или ручном режиме, редактировать параметры технологической линии и арматуры, а также выбирать способ связи данных компонентов с линией. При прокладке трубопровода можно автоматически добавлять такие компоненты, как фланцы и прокладки.
Размещение трубопроводов
AutoCAD Plant 3D упрощает размещение труб, оборудования, опор и других компонентов посредством использования миникаталогов и стандартных каталогов при проектировании (таких как ANSI/ASME (B16) и DIN/ISO). Для создания собственного миникаталога можно использовать содержание каталогов, поставляемых с программой. Также существует возможность редактировать непосредственно сами каталоги в соответствии с потребностями вашего проекта.
Миникаталоги и каталоги

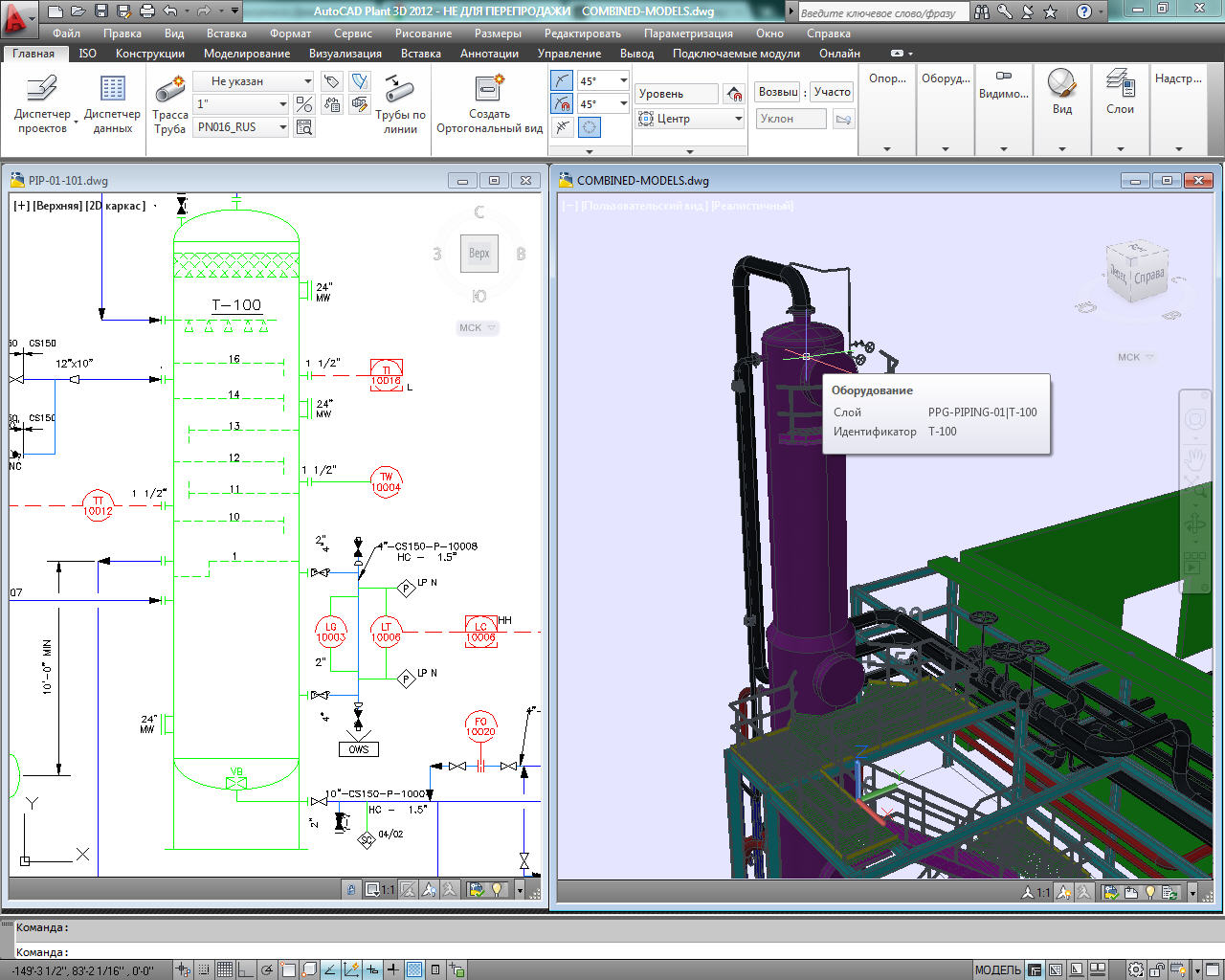

В AutoCAD Plant 3D полностью включен весь функционал AutoCAD P&ID. Используя его, можно создавать и редактировать технологические, монтажно-технологические схемы и схемы КИПиА. При этом данные со схем будут согласованы с данными трехмерной модели.
Интеграция с AutoCAD P&ID
В настройках мастера Диспетчер проекта можно ввести такую необходимую информацию, как номер проекта, а также указать миникаталоги и наборы компонентов, которые должны быть использованы при размещении труб и других компонентов в модели. В процессе работы можно переопределять, добавлять другие наборы компонентов и миникаталоги, а также использовать пользовательские компоненты и миникаталоги. Новые компоненты будут доступны на соответствующей палитре инструментов. Эта информация может обновляться на любом этапе разработки проекта, а затем использоваться для создания отчетов. Один раз настроенный проект можно использовать как основу для последующих проектов в программе AutoCAD Plant 3D.
Диспетчер проектов
Современный и в то же время интуитивно понятный интерфейс с большим рабочим пространством для создания трехмерной модели предоставляет пользователю быстрый доступ к наиболее часто используемым инструментам и командам. Пользователь сможет легко и просто использовать остальные команды меню, а также новые возможности.
Рабочее пространство и интерфейс
Рабочее пространство и интерфейс
Получить подробную информацию о ценах, а также приобрести программное обеспечение от компании Autodesk вы можете по e-mail sales at csoft dot ru или по телефону +7 (495) .
ЗАО «СиСофт» Авторизованный Реселлер (Value-Added-Reseller, VAR) в отношении всего программного обеспечения компании Autodesk, поставляемого на территории Российской Федерации и стран СНГ.
Компания CSoft имеет статус Gold Partner Autodesk (Золотой партнер Autodesk) — наивысший в Партнерской программе .
AutoCAD Plant 3D — мощный инструмент для проектирования технологических объектов, а также для создания цифрового прототипа существующего или нового объекта. AutoCAD Plant 3D, работающий на основе последней версии платформы AutoCAD, предоставляет самые современные средства трехмерного проектирования. В AutoCAD Plant 3D интегрирован AutoCAD P&ID, что позволяет согласовывать данные схем и трехмерной модели. Быстрое получение двумерных и изометрических чертежей, а также других документов, удобная система доступа и управления ими позволяют повысить производительность и точность проектирования.
AutoCAD Plant 3D предназначен для трехмерного проектирования технологических объектов.
Область применения: .
Производитель: .
